Говорящий СТОП 2в1 на автомобиль


Собрал продвинутый СТОП , машина сама меняет надписи получив сигнал от стопов, поворотов и назад (проводов автомобиля).

Видео как это работает

При нажатии на тормоз загорается надпись "СТОП" , через секунду знак /!\ , снова СТОП, снова /!\ ,СТОП
Это необходимо для увеличения внимания к процессу торможения. Количество таких "инверсий" можно задавать
самому от 0 до 9. После отработки заданного числа инверсий СТОП горит постоянно не инвертируется.
Повороты получились как динамические в виде бегущих стрелок вправо и влево .

Если нажать кратковременно аварийку на авто, то появляется надпись "СПАСИБО".
Если же аварийка горит постоянно, то после 8 секунд надпись "СПАСИБО" меняется на два треугольника /!\ /!\

Кроме того СТОПом можно управлять с помощью андроида.

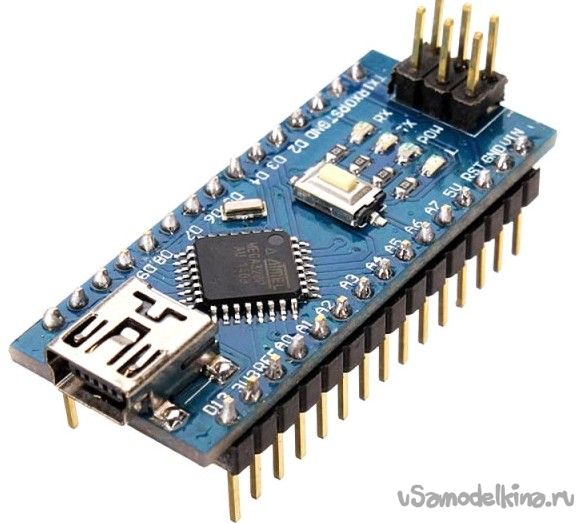

Работает это все на популярном ардуино. Я использовал ардуино нано328, он прекрасно подходит
для этих целей. Размеры малы и имеет юсб для прошивки. Это удобно и недорого.

Говорящий СТОП 2в1 на автомобиль


Кто первый раз сталкивается с ардуино ниже приведу ссылку как залить скетч начиная с нуля.

Схема подключения довольно простая. Пины ардуино нужно соединить с разъемом табло.
Питание осуществляется от БП на 5V 2А.
Для управления СТОПом мы используем блютуз модуль HC-06 или HC-05.

Схемку набросал с картинками.

Говорящий СТОП 2в1 на автомобиль


Не забудьте предварительно выставить напряжение на выходе БП 5вольт. Резистор там много оборотистый.

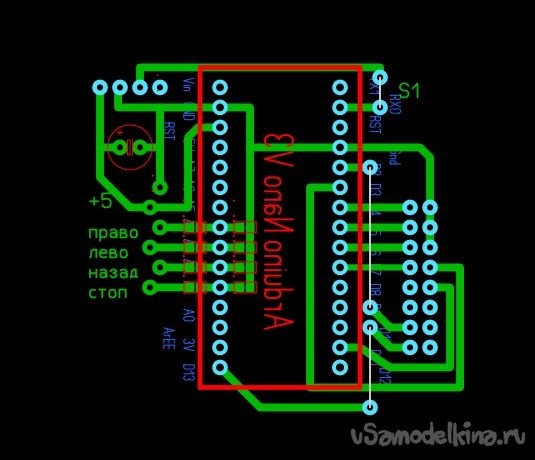

Печатную плату привожу.

Говорящий СТОП 2в1 на автомобиль


Проводов не так уж много , можно все собрать на универсальной плате соединив проводками вместо дорожек.

Говорящий СТОП 2в1 на автомобиль


Более того можно соединить ардуино и табло проводами для конструктора ардуино

Говорящий СТОП 2в1 на автомобиль
Говорящий СТОП 2в1 на автомобиль


Тогда останется только 8 резисторов. Резисторы понижают напряжение бортовой сети до уровня питания ардуино,
защищая нашу ардуинку от перенапряжения на входах.

Управление с телефона осуществляется программкой СТОП2в1_HUB08 (прилагается в "скачать" ниже).
Программа не требует никаких разрешений , кроме блютуз. Написана в app inventor 2 . Кому интересно выкладываю и исходники программки для app inventor 2 .

Вся программа на телефон разместилась на одном экране. На картинках есть описание.

Говорящий СТОП 2в1 на автомобиль

Говорящий СТОП 2в1 на автомобиль


Как видим тут можно менять скорость прокрутки бегущей строки, яркость и инверсии. Когда мы отправляем фразу с телефона , то она должна отработать заданное нами время , после чего снова загорится треугольник /!\ .

Короткие фразы умещающиеся на табло будут статичны. Длинные фразы (предложения например) будут пробегать.

Работа скетча построена так , что СТОП имеет преимущество над НАЗАД и поворотами, а отправляемая фраза имеет преимущество над СТОП. В первых работах СТОП имел преимущество над фразами, но по просьбам тех кто собрал и начал пользоваться приоритеты поменялись. Мотивация такая в пробке постоянно нажат тормоз и это мешает писать ( а, что еще в пробке делать yahoo ).

В программе на телефоне мы можем менять фразу по умолчанию, когда ничего не нажато. Это знак внимание /!\ или буква "Ш" .
Знаки можно поменять на другие надписи, но только в прошивке ардуино. Скетч изобилует комментариями.
Внешний вид табло на столе.

Говорящий СТОП 2в1 на автомобиль
Говорящий СТОП 2в1 на автомобиль


Для подключения к машине нужно протянуть 6 проводов .
Плюс 14в, минус, на тормоз, на задний фонарь и на повороты. Для включения я делал себе выключатель ,
но можно запитать и от габаритов например, если нет возможности протянуть по салону провод на торпеду.

ВОТ ССЫЛКИ НА КОМПЛЕКТУЮЩИЕ.
По табло ограничения, скетч рассчитан на табло 16x64 НUB08 1/16 сканирования
Блок питания
Ардуино нано 328
Блютуз HС-06 или HС-05

СКАЧАТЬ схему, печатную плату, скетч, программу на андроид, рисунки.

Говорящий СТОП 2в1 на автомобиль


Это не первая работа боле подробно публиковал на сайте Драйв 2.
Имеется там калькулятор шрифта, и другое табло на МАХ7219.


Видео как залить скетч с нуля:

Видео о табло МАХ7219, разница только в библиотеках
