История типовой канистры

Канистра была изобретена немцами (оригинальное название нем. Wehrmachtskanister) в процессе секретного проекта по заказу Гитлера, около 1937 года. К 1939 году в ожидании начала войны немцы имели на складах тысячи канистр.

В 1936 году немецкая армия объявила конкурс на создание новой канистры для хранения и транспортировки топлива. В результате был создан универсальный контейнер, шедевр промышленного дизайна, с помощью которого выигрывали военные кампании, и который производится до сих пор.

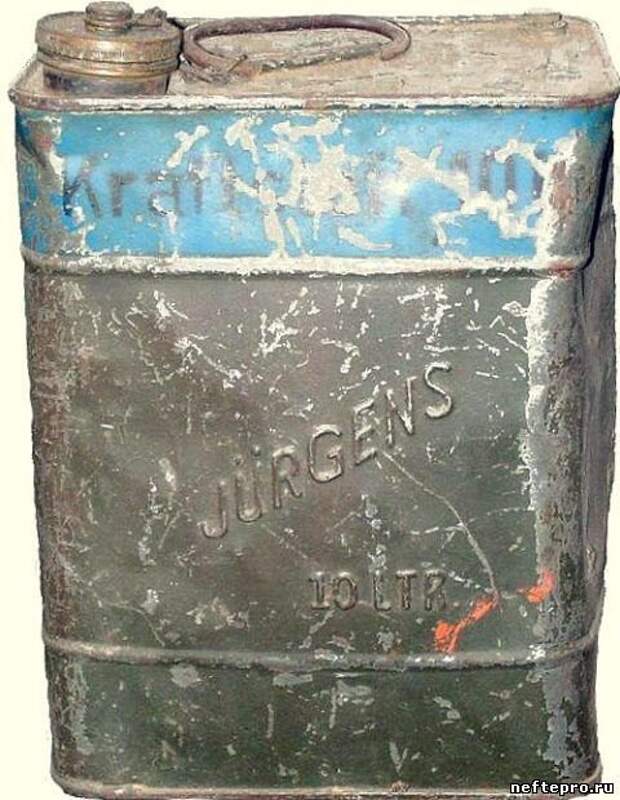

Прежние канистры представляли собой параллелепипеды, с плоскими стенками, сваренными между собой по углам, либо штампованными из одного листа металла и приваренными донцами. Ручки, как правило, представляли собой либо изогнутые полосы металла, либо проволочные петли. Такие канистры были неудобными в переноске, резали руки, цеплялись углами и вдобавок нещадно текли.

Фирма Мюллера из Швельма под руководством главного инженера Винценца Грюнвогеля (1905-1977) разрабатывает революционно новый дизайн канистры.

Канистра прямоугольной формы состоит из двух штампованных пластин скрепленных между собой с помощью сварки. Вместимость новой канистры составила 20 литров, весила она 4 килограмма. Закрывается канистра пробкой и имеет ручку с тремя рукоятками. Данная конструкция ручки позволяет переносить четыре пустые канистры за внешние рукоятки и две полные канистры за центральные рукоятки одним солдатом. Форма и прочность новой канистры обеспечивала возможность укладки их одна на другую до пяти штук. Оранжево-красные краски наносимые горячим методом, обеспечивали защиту канистры от коррозии. Трубка расположенная внутри канистры за пробкой препятствует раскачиванию канистры во время езды.

Производство новой канистры начинается в 1937 году в сотрудничестве с штамповочным заводом Амби-Бадд в Берлине, который имел необходимое оборудование для запуска канистры в серию. С 1938 года к Мюллеру и заводу Амби-Бадд присоединяется Новак Баутцен и начинается крупномасштабное производство канистр для нужд армии. Новая канистра была впервые использована в военных операциях 1938-1939 годов — оккупации Австрии и Чехословакии и в польской компании. До 1940 года применение канистры тщательно скрывается немецкими войсками. И только начиная с 1940 года, новая универсальная канистра полностью заменяет старые канистры. С этого же года начинается копирование канистры другими странами.

Ранняя канистра, ещё с простой крестообразной выштамповкой:

Начальная модель канистры имела штамповку в виде креста, что бы избежать деформации.

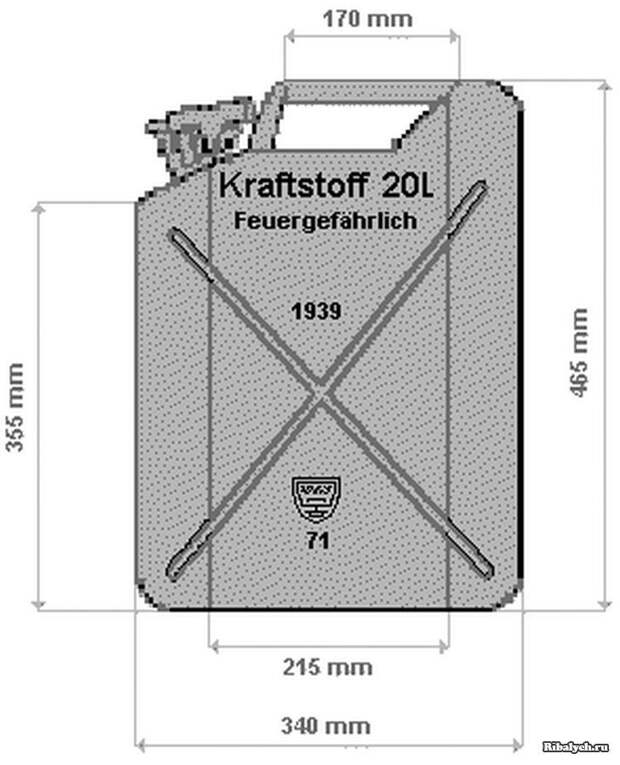

Рисунок с изображением ранней модели канистры с ее размерами:

На ранней модели была следующая маркировка с вверху в низ:


Kraftstoff 20 л — «топливо 20 литров» (нанесение штамповкой или краской),

Feuergefahrlich — «легковоспламеняющиеся» (нанесение штамповкой или краской),

год выпуска,

логотип производителя,

число, значение которого пока не подтверждено (возможно, код поставщика металла для корпуса канистры),

некоторые модели были отмечены Heer — «армия» (нанесение штамповкой или краской) (возможно, для предотвращения кражи).

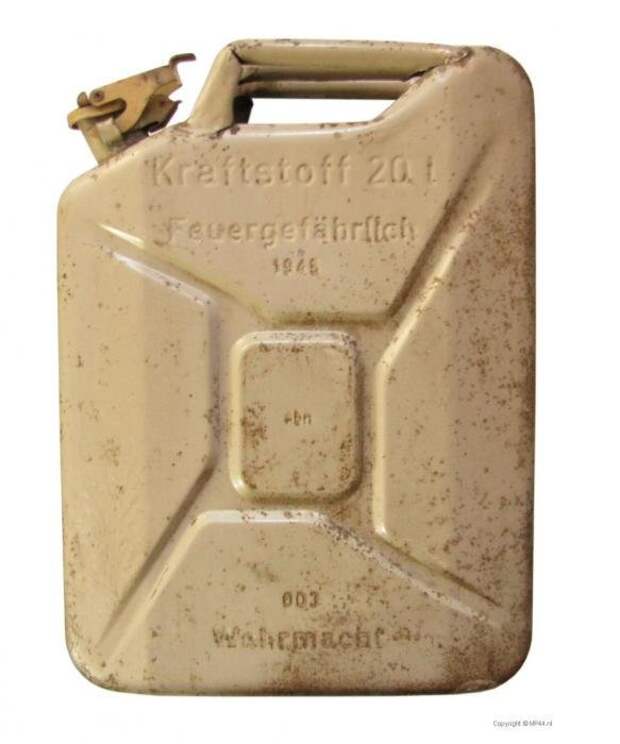

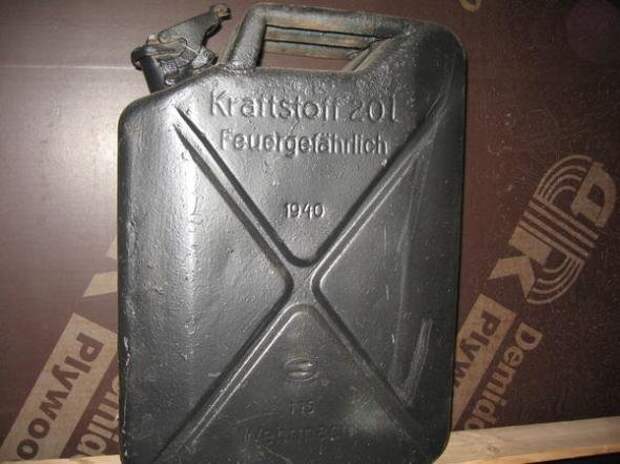

Окончательная форма канистры появилась в 1939 году. Принципиальная разница с предыдущей моделью была более сложной формы штамповка для армирования, в результате чего, произошло небольшое изменение маркировки. Маркировка в основном осталась похожа на маркировку в ранней модели, за исключением того, что «Heеr» заменяется на «Wehrmacht» — вооруженные силы. И тем, что любой род войск может быть владельцем канистры, что так же подтверждается маркировкой. Всей длине ручки уже не сварные для облегчения массового производства.

У этой стандартной маркировки были некоторые альтернативные варианты. На некоторых моделях отсутствовала маркировка, нанесенная по сторонам канистры. В таких канистрах маркировка была нанесена на ручке.

На некоторые канистры краской наносились числа — «20» и «24», что означало вес полной канистры с бензином 20 килограмм и с водой 24 килограмма.

Успех новой канистры привел к тому, что в 1940 году была создана специальная модель для воды. Не надо забывать, что для войск так же была необходима вода. Вермахт имел большие моторизованные дивизии, которые использовали воду для охлаждения двигателей, особенно это касалось тех частей которые воевали в Африке.

Эта новая модель канистра потерял свою старую маркировку Kraftstoff и Feuergefahrlich которые были заменены Wasser — «вода» и большой белый крест, чтобы определить содержание канистры. Также часто присутствуют — Waffenamt черный штамп, номер 24 окрашены в красный (вес в килограммах в полной канистры), и «W» окрашенная в белый цвет. Существовала, так же как и с топливной канистрой, маркировка, которая наносилась на ручку, а не на стороны канистры.
В общем, новая канистра быстро завоевала популярность и к 1939 году стала стандартной тарой Вермахта, использовавшейся для транспортировки не только топлива, но и воды, масел и других жидкостей. Для облегчения идентификации содержимого канистры окрашивались в разные цвета.

В 1940 году США и Великобритания получили первые образцы немецких канистр. И если англичане прозаично захватили несколько экземпляров во Франции (дав ей, кстати, своё, теперь уже навечно прилипшее название, jerrycan), и достаточно быстро запустили в производство её точную копию, то у американцев с канистрой приключилась целая эпопея.

В 1939 году американский инженер Пол Плейсс заканчивал работу по контракту в Германии. Видимо, спешить с возвращением ему было не надо, потому что он задумал совершить автопробег из Германии аж до Индии. Плейсс уговорил своего немецкого коллегу присоединиться к нему, купил автомобильное шасси и построил кузов, приспособленный для длительного путешествия. В последний момент путешественники обнаружили, что у них нет тары для аварийного запаса воды, и немецкий инженер просто умыкнул три канистры со склада. Когда пробег уже подходил к концу, немцу пришлось вернуться на родину, и Плейсс доехал до Калькутты в одиночестве, откуда, оставив машину, отправился в Филадельфию. Видимо, немецкая канистра произвела на инженера впечатление, так как дома он попытался заинтересовать ею официальные лица. Но словесные описания и рисунки никого не впечатлили, и Плейсс был вынужден заняться организацией перевозки в Америку своего оставленного в Индии автомобиля.

В 1940 году канистра наконец оказалась на американской земле. Военные осмотрели канистру, но решили, что она ничем не лучше американской сорокапятилитровой тары.

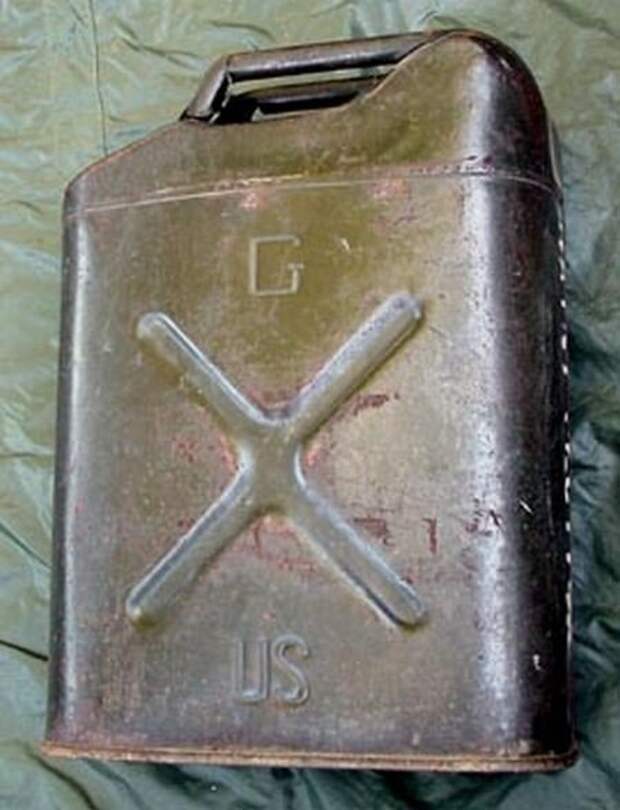

Чуть позже, впрочем, американцы запустили в производство немецкую канистру, творчески её переработав. Вместо двух половин американская канистра делалась из одного штампованного листа с приваренными днищем и верхней частью.

Горловина была шире и требовала воронки для заправки. Откидную крышку заменили на гайку, требующую специального инструмента. Такую канистру было легче мыть, она быстрее опустошалась и наполнялась, но из–за большого количества швов нещадно текла, и в результате не получила широкого распространения в американской армии.

Всю важность качественной тары для горючего войска Союзников осознали во время боевых действий в Северной Африке.

Топливо стало одним из важнейших факторов, определявших успешность боевых операций.

Инспекция, проверявшая тыловую организацию армии Монтгомери, обнаружила, что потери топлива из–за несовершенства тары достигают 40%. Бензин перевозился с побережья на армейские базы по железной дороге в 200–литровых бочках, после чего разливался по двадцатилитровым «топливным жестянкам», испокон веков использовавшимся для хранения бытового керосина.

В таких банках топливо перегревалось, проливалось, текло сквозь разошедшиеся швы.

Английский бригадный генерал и историк Дезмонд Янг писал: «Тот, кто не служил в пустыне, не может осознать, насколько разница между полным и частичным успехом зависела от самой маленькой — и самой худшей — части нашей экипировки».

Неудивительно, что одним из самых ценных и желанных трофеев для англичан были именно немецкие канистры — за ними охотились специально.

К 1943 году англичане развернули массовое производство, и в начале года в Северную Африку оперативно доставили два миллиона канистр. Вплоть до конца войны именно англичане производили канистры для армий союзников.

В итоге немецкая канистра производилась практически во всех странах–участницах войны и производится до сих пор. Она является, пожалуй, самой распространённой тарой для топлива, изменившись лишь в незначительных деталях и сохранив свой ставший классическим дизайн.

Уже в ноябре 1944 года, всего через несколько месяцев после открытия второго фронта, польза от новых канистр была признана на самом верху. Президент США Ф.Д. Рузвельт заявил, что без новых канистр войска союзников не смогли бы воевать в Европе и наступать быстрее, чем Германия в 1940 году. Производство «Джерри-кэнов» велось самым активным образом. По разным оценкам, в начале мая 1945 года в Европе имелось до 20-21 миллионов таких канистр. К этому времени подобные «трофейные» емкости активно использовались во всех воюющих армиях.

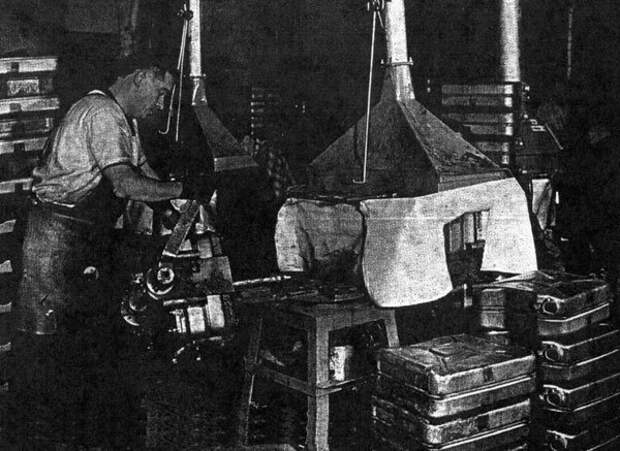

Фотографии производства канистр на заводе «Muller» в конце пятидесятых годов.

Пресс для штамповки половин канистры

Подготовка к сборке.

Сварка канистр.

Конечная обоработка бокового шва канистры.

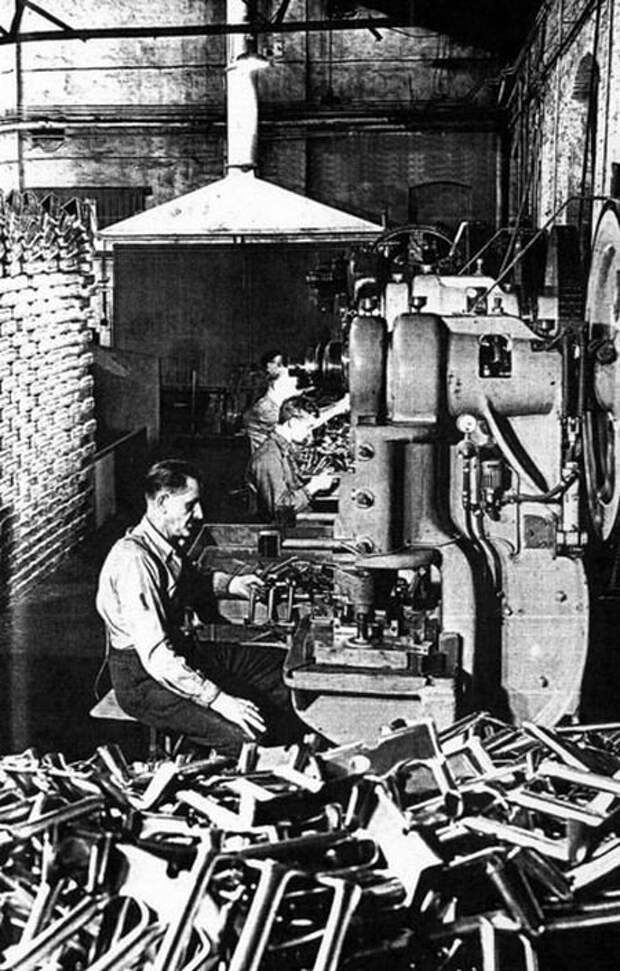

Производство ручек.

Прикрепление ручки к канистре.

Прикрепление пробки к канистре и чистка канистр.

Противокоррозионная обработка канистр.

Покраска канистр.

Особенности конструкции, сделавшие эту конструкцию уникальной и знаменитой (почти все они хорошо видны на фотографии):


Вся в целом вписана в параллелепипед. Можно плотно укладывать штабелями и закреплять со значительными усилиями без риска повредить друг друга выступающими частями.

Шов, соединяющий штампованные половины канистры, «утоплен» относительно описанного параллелепипеда, не выступает и не может повредить другие канистры.

Три рукоятки обеспечивают удобство обращения. Одну канистру можно нести вдвоем или по две штуки в каждой руке. Передача канистр по цепочке также облегчается.

Воздушный карман. Полная канистра плавает, не тонет (хотя это больше относится к содержимому, плотность большинства углеводородов меньше плотности воды). Воздушный карман используется для компенсации изменения объема жидкостей при изменении температуры. Сифонная трубка, кроме прочего, позволяет выравнять давление в кармане с забортным, при открытии канистры, что предотвращает разлив жидкости.

Крестообразная штамповка на боковых стенках, увеличивающая жёсткость, слабо выпуклые упругие боковые стенки.

Конструкция крышки, в отличие от резьбовой, имеет намного более высокую оперативность открывания и закрывания. Открытая крышка может фиксироваться.

Конструкция крышки такова, что при незначительных повреждениях резиновой прокладки утечка жидкости не происходит, а сама резиновая прокладка не выпадает.

Наличие сифонной трубки, ускоряющей процесс опорожнения канистры при полном её переворачивании.


У стальной канистры этого типа слабым местом является дно, которое ржавеет сразу с двух сторон — внутренней (от присутствия воды в бензине) и наружной (краска царапается в основном на днище.)

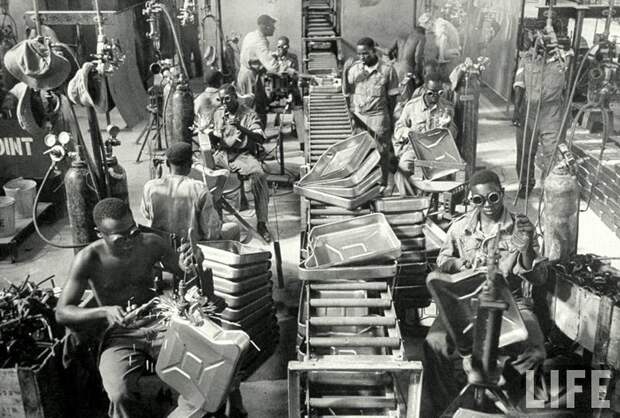

производство канистр в Египте для нужд Британской армии...

В Советском Союзе канистры немецкого образца появились спустя некоторое время после начала поставок по ленд-лизу. Вместе с техникой и сырьем зарубежного производства наша страна получала различную вспомогательную продукцию, в том числе и емкости для топлива. Сначала США и Великобритания присылали в СССР канистры старого образца flimsy, однако позже начались поставки более современных изделий. При этом конкретный тип поставляемых канистр зависел от страны-изготовителя. Так, американские предприятия производили канистры с закручиваемой горловиной, а английские делали более точные копии базовой немецкой конструкции. К концу войны и США, и Великобритания поставляли почти одинаковые изделия, что было связано с перестройкой американского производства.

До определенного времени в Красной Армии и народном хозяйстве СССР использовались только импортные 20-литровые канистры. Тем не менее, со временем советские предприятия тоже скопировали удачную немецкую разработку. Согласно одним источникам, это произошло еще во время войны, по другим данным, вскоре после ее окончания.

В ходе Второй мировой войны канистры фирмы Müller наглядно показали свои преимущества перед иными емкостями для транспортировки жидкостей. Изделие Wehrmachtskanister и различные его модификации зарекомендовали себя как простое и надежное средство, пригодное для использования в различных целях. По этой причине с окончанием войны производство канистр не закончилось. Свой интерес к таким емкостям проявили не только военные, но и различные гражданские структуры и автолюбители. Все эксплуатанты автомобильной и иной техники с большим удовольствием отказались от устаревших неудобных канистр, перейдя на более практичные Jerry-can.

Производство 20-литровых канистр продолжается до сих пор. По мере развития материалов и технологий их конструкция постепенно меняется. Кроме того, несколько десятилетий назад появились пластиковые емкости для транспортировки различных жидкостей. Тем не менее, старая немецкая разработка и ее усовершенствованные версии до сих пор остаются одним из основных представителей своего класса. Далеко не все автомобилисты и представители других сфер спешат отказываться от старой, но не устаревшей канистры.

Надо отметить, что расход горючего за войну в Красной армии и вермахте вполне сопоставим. Красная армия и ВМФ израсходовали 16,3 млн. т, а поставки промышленностью, с учетом потерь и создания запасов, достигли более 20 млн. т. «Действующая армия ни на одном этапе не знала трудностей с нефтепродуктами, и даже в особо сложные первые годы войны, несмотря на ущерб, нанесенный временной потерей украинских, кубанских и частично грозненских промыслов, несмотря на демонтаж и эвакуацию ряда нефтеперерабатывающих заводов на Восток и уничтожение почти половины нефтебаз, все требования фронта оперативно удовлетворялись». Расход вермахта, по имеющимся данным, составил около 16,9 млн. т. В Красной армии не было срывов обеспечения горючим ни одной операции, немецкая же армия постоянно испытывала трудности с горючим. Причина, видимо, крылась в отсутствии не только собственной нефти, но и самостоятельной службы обеспечения войск горючим. Советская же система обеспечения действующей армии горючим, опиравшаяся на отечественную промышленность и высококвалифицированные кадры, вполне себя оправдала
