Как заправочный пистолет понимает, что бак полон?

развернуть

Как заправочный пистолет понимает, что бак полон? авто, заправочный пистолет, как это сделано, видео, длиннопост

Звук характерного щелчка внутри заправочного пистолета знаком, наверное, каждому автомобилисту. Каким-то загадочным образом весьма простое на вид устройство чувствует момент, когда бак заполняется под завязку и прекращает подачу топлива.

При этом на "носу" у пистолета не видно никаких сложных датчиков - да и с датчиком уровня топлива внутри бака он вряд ли общается по беспроводной связи. Откуда же поступает сигнал, который освобождает нас от необходимости следить за процессом заправки и предотвращает возможные более чем неприятные последствия?

Как заправочный пистолет понимает, что бак полон? авто, заправочный пистолет, как это сделано, видео, длиннопост

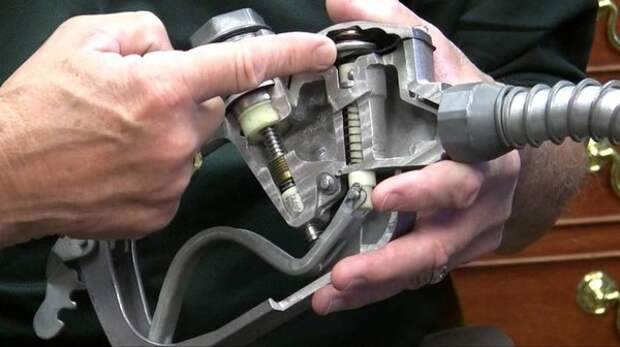

На деле все работает без помощи электроники - и в том числе поэтому механизм так надежен. Суть в том, что кроме основного клапана (который открывается нажатием на рычаг) внутри пистолета есть дополнительный клапан с мембраной. С носика пистолета к этому клапану идет очень тонкий т.н. вакуумный или сигнальный канал. Мембрана "взводится" в момент нажатия на рычаг - и находится в этом "взведенном" состоянии, пока через вакуумный канал проходит поток воздуха. Канал заканчивается внутри пистолета, в районе основного клапана, - и поток бензина, проходя мимо этого отверстия на большой скорости, создает в канале разрежение. Это разрежение заставляет отверстие на носике пистолета засасывать воздух из топливного бака.

Как заправочный пистолет понимает, что бак полон? авто, заправочный пистолет, как это сделано, видео, длиннопост

Но как только носик пистолета погружается в жидкость, воздуху уже неоткуда взяться. Разрежение станет гораздо сильнее, под его воздействием мембрана переключится в противоположное положение и разблокирует пружину основного клапана. Который, резко закрываясь, и издаст тот самый знакомый щелчок.

Кстати, на подходе к клапану с диафрагмой в канале есть отсек с небольшим шариком внутри. Если по какой-то причине заправочный пистолет выпадет из бака, шарик перекроет вакуумный канал, спровоцировав резкое усиление разрежения - и запустив процесс, который описан выше.



Как заправочный пистолет понимает, что бак полон? авто, заправочный пистолет, как это сделано, видео, длиннопост

Опубликовал Никита Лугов , 12.05.2016 в 10:31
