Решил поделиться опытом самостоятельной сборки простейшего и очень надежного велосипедного багажника на крышу автомобиля. Данная конструкция позволяет легко закрепить до трех велосипедов на крыше автомобиля (в зависимости от ширины поперечин). Данная конструкция велобагажника впервые была придумана известным райдером Сергеем Мальцевым более 12 лет назад и отлично себя зарекомендовала без каких-либо проблем в ходе эксплуатации.
Сделать такой велобагажник можно самостоятельно всего за 20 минут. Приступим к сборке!
2. Для сборки велобагажника подойдут любые поперечины, но в зависимости от их конструкции будет отличаться способ крепления фиксаторов. Не так давно я купил себе копию аэродинамических поперечин Prorack Whispbar Aero-X (всего за 4700 рублей), на которых имеется специальный паз, для фиксации навесного оборудования. Этот паз существенно упрощает изготовление крепежного элемента. Важный момент — т.к. поперечины встают в распор между рейлингами, то у них скромная ширина, чуть менее 1 метра, и это накладывает ограничения на количество велосипедов, которые получится разместить. Всего здесь поместится не более 2 велосипедов.

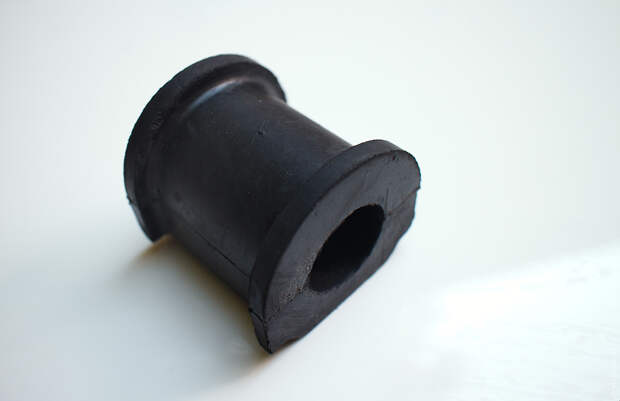

3. Главная деталь, которая нам потребуется, выглядит вот так. Это подушка заднего стабилизатора от Газели (код детали 3302-2916040), в магазине автозапчастей она стоит всего 40 рублей. Нам потребуется 3 шт для крепления одного велосипеда, 4 шт для крепления двух велосипедов и 6 шт для крепления трех велосипедов.

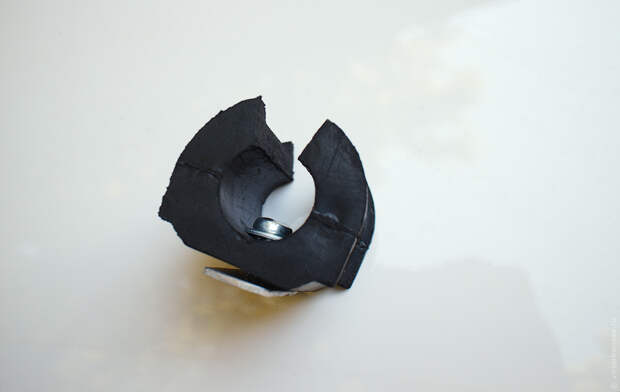

4. Теперь берем пилу по металлу (ей легче всего пилить резину) и делаем разрез в подушке стабилизатора, как показано на фото. Также возьмем болт, шайбу и подберем стальную или алюминиевую пластину под размер крепежного паза на поперечине.
5. Собираем детали вместе.

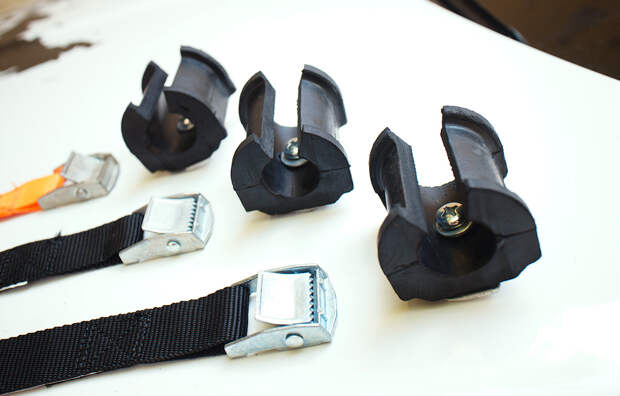

6. Покупая подушки стабилизатора не забудьте в том же автомагазине купить крепежные ремни-стяжки. Для фиксации одного велосипеда потребуется 3 стяжки.
7. Устанавливаем крепеж на поперечины и после финальной установки закручиваем болт. Особых усилий прилагать не нужно, данный элемент не несет каких-либо серьезных нагрузок, а лишь обеспечивает удобную фиксацию.
8. Для крепления одного велосипеда ставим две подушки на переднюю поперечину и одну на заднюю. Если потребуется установить второй велосипед — еще одну подушку надо будет установить на заднюю поперечину. Расстояние между подушками на одной поперечине должно быть равно ширине руля велосипеда. А расстояние между поперечинами - расстоянию от руля до седла велосипеда.

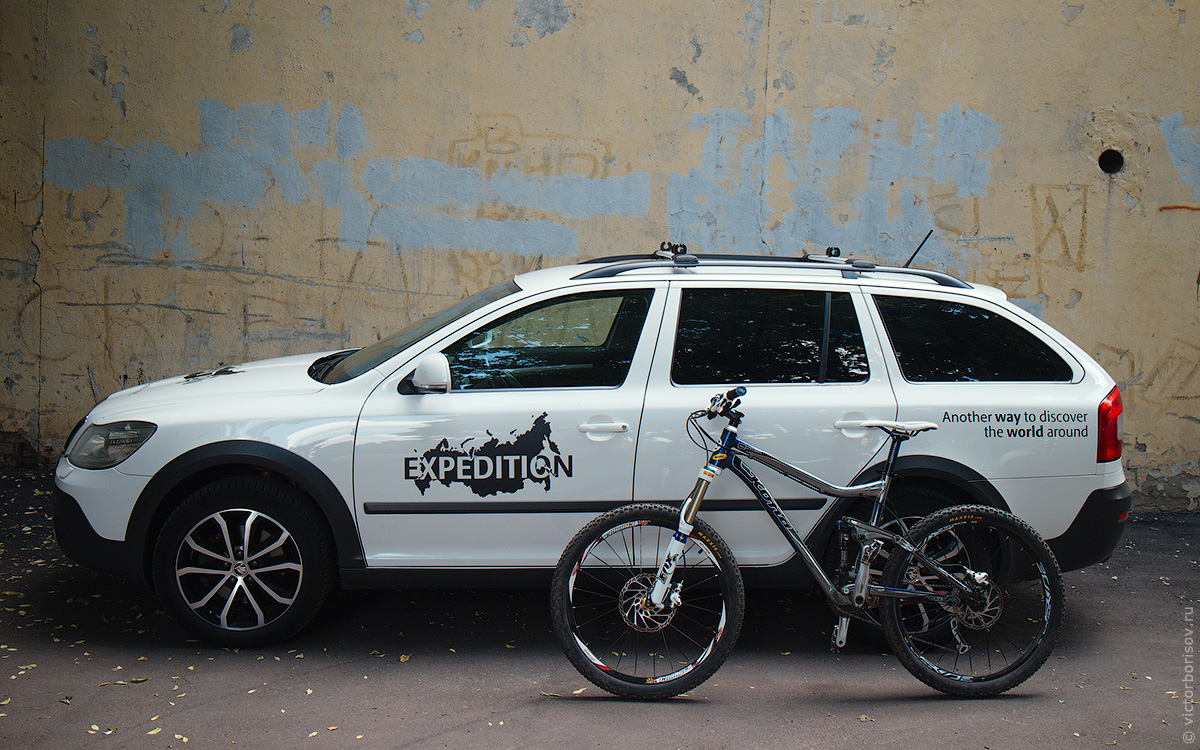

9. Теперь берем велосипед.
10. Переворачиваем вверх ногами и фиксируем руль в прорезях, которые мы сделали в подушках стабилизатора. Седло просто ставим вплотную к третьему стабилизатору. Он понадобится для того, чтобы исключить сдвиг седла вдоль поперечины при боковых нагрузках. Если вас беспокоит возможность транспортировки велосипеда в перевернутом виде, то стоит отметить, что во-первых почти все современные гидравлические тормозные системы на велосипедах имеют закрытый контур и им абсолютно всё равно в каком положении находится велосипед. Если же система открытая, то инструкция по эксплуатации конечно не рекомендует переворачивать велосипед более, чем на несколько часов, но на практике никаких проблем с нормальными тормозами не будет. А для многих вилок переворачивание наоборот полезно, т.к. в этом случае лучше смазываются сальники.
11. Теперь берем наши крепежные ремни и фиксируем руль, обмотав ремень вокруг поперечины. Для удобства использования я обрезал два ремня до длины 40 см вместо штатных 2,5 метров. Напомню, что подобные крепежные ремни рассчитаны на нагрузку в 75 килограмм, а у нас их целых 3 штуки и они держат велосипед со средним весом 15 килограмм. Надежность же всего крепления определяется теперь лишь прочностью фиксации самих поперечин к рейлингам, в отличие от серийных велосипедных багажников, где велосипед устанавливается вертикально и от падения вбок его держит только одна палка, закрепленная за нижнюю трубу рамы.

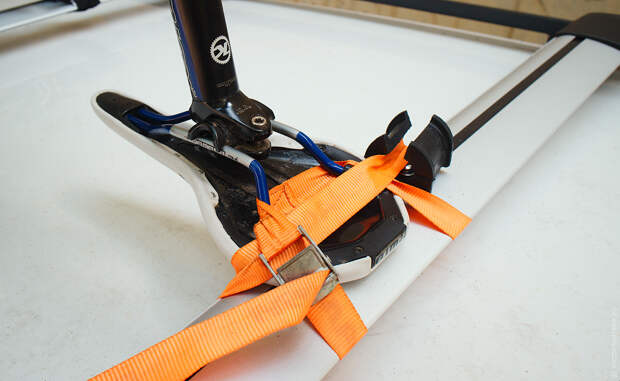

12. Седло фиксируем аналогичным образом, протянув ремень также и через третью подушку стабилизатора — это исключит боковой сдвиг. Третий ремень я не стал обрезать по длине т.к. я его также использую для фиксации других грузов на крыше при необходимости.

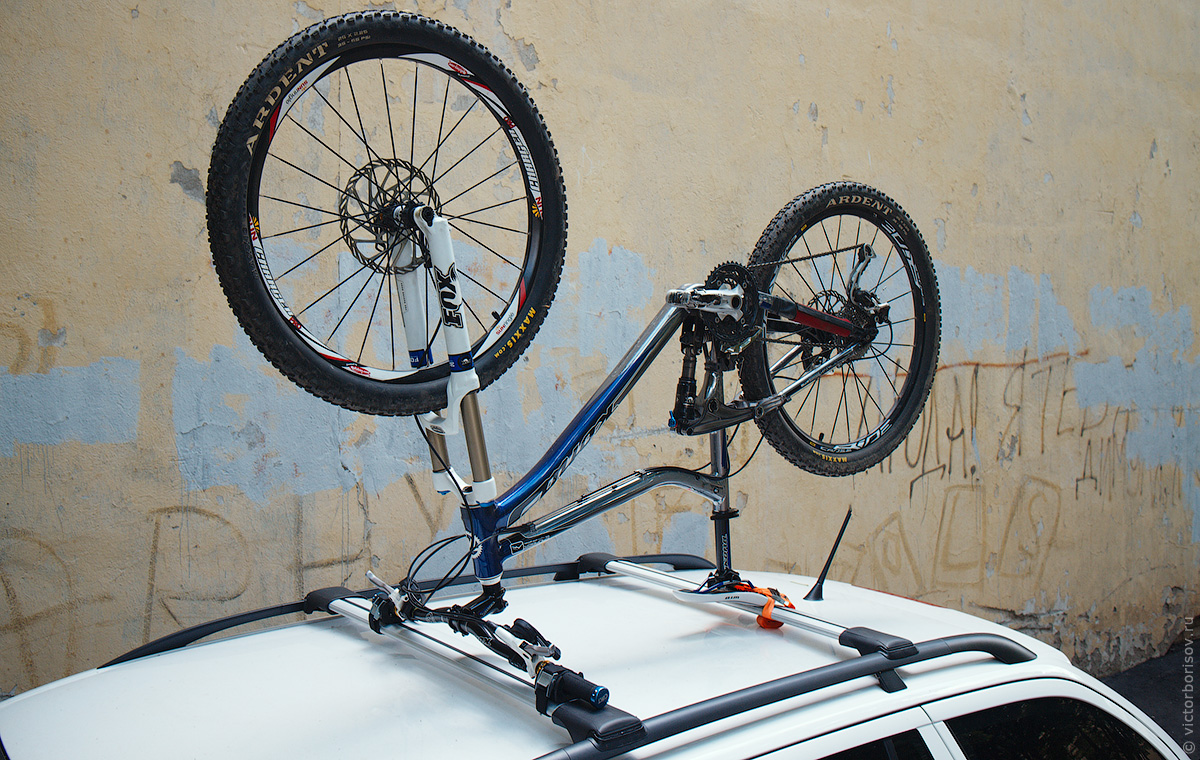

13. Готово! На установку велосипеда и его надежную фиксацию требуется менее двух минут времени. Да, у этого велобагажника нет ключа с замком, но я считаю невероятной глупостью оставлять на крыше автомобиля без присмотра дорогие велосипеды. Теперь самое время вспомнить про второй велосипед. Для этого нужно добавить еще одну подушку на заднюю поперечину и установить второй велосипед рулем в обратную сторону.
14. Подобная конструкция используется мной и моими друзьями с 2004 года и испытывалась на скоростях до 180 км/ч в том числе с сильными боковыми перегрузками. Как я уже отмечал ранее — надежность крепления определяется прочностью поперечин, т.к. фиксирующие ремни полностью их обхватывают, а резиновые подушки нужны только для ограничения сдвига в сторону. На зиму можно элементарно снять опорные подушки с помощь обычной отвертки, и самое главное они совершенно не займут места в багажнике. То есть их можно всегда возить с собой и при необходимости быстро установить на поперечины.
Итого, для сборки велосипедного крепления на крышу автомобиля для перевозки двух велосипедов нужно 4 подушки стабилизатора (4х40 рублей), 6 крепежных ремней (400 рублей) и 20 минут времени. Это примерно в 20 раз дешевле, чем одно фирменное велосипедное крепление на поперечины.
Желаю отличных покатушек!
