Построить автомобиль я мечтал с детства.
Как только появилась возможность сделать это, встал вопрос что именно построить? Вначале думал про багги, они простые в изготовлении, тем более опыт постройки был. На работе строили маленький багги класса А для начальника.
В очередной раз просматривая картинки в интернете я увидел Ariel Atom и все вопросы разом отпали, вот он! я его буду строить!
Я токарь-фрезеровщик, опыт в металлообработке есть, в остальном я учился на этом проекте. Особенно было интересно научиться работать со стеклопластиком.
Проект занял четыре года и два месяца
Строил в свободное время, не лишал себя таких радостей как полёты на острова Тайланда.
Около 5000 рабочих часов
Это время я подсчитал приблизительно по электросчётчику, энергонасыщенность мастерской 1 кВт. За время проекта набежало 6000 кВт минус на ТО и ремонты своих гражданских автомобилей вот и получается около 5000 часов.

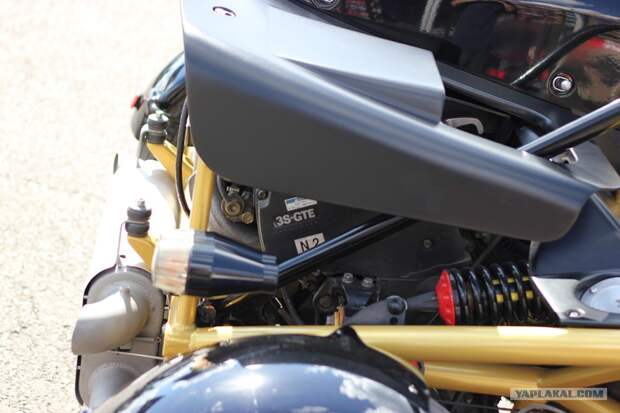

Двигатель Toyota Caldina ST215W 3S-GTE МКПП Toyota Camry V30 2CT пять передач
Около 5000 рабочих часов
Это время я подсчитал приблизительно по электросчётчику, энергонасыщенность мастерской 1 кВт. За время проекта набежало 6000 кВт минус на ТО и ремонты своих гражданских автомобилей вот и получается около 5000 часов.
Двигатель Toyota Caldina ST215W 3S-GTE МКПП Toyota Camry V30 2CT пять передач
Ну с двигателем понятно, не мог я в него пихнуть вялый мотор))
А МКПП от дизеля посоветовали мне знакомые ребята, в ней самые длинные передачи.
А МКПП от дизеля посоветовали мне знакомые ребята, в ней самые длинные передачи.
Рули делал сам, этот третий)
Кстати, рулевая колонка телескопическая, ослабив пару винтов можно регулировать руль по вылету на 120 мм.
Кстати, рулевая колонка телескопическая, ослабив пару винтов можно регулировать руль по вылету на 120 мм.
Из чего сделан койловер — амортизатор Plaza SPORT, пружина TRD, сайлентблок и отбойник полиуретан покупные. Остальные детали собственноручно изготовлены.
Амортизатор предназначался для ВАЗ 2107 с занижением 50 мм, а на задние койловеры я купил с занижением на 30 мм
Амортизатор предназначался для ВАЗ 2107 с занижением 50 мм, а на задние койловеры я купил с занижением на 30 мм
В собраном состоянии наконечник ШС12
Вся подвеска построена на ШС и рулевое тоже, рычаги крепятся к раме через втулки из капролоктана графитонаполненного, работает на сухую.
Вся подвеска построена на ШС и рулевое тоже, рычаги крепятся к раме через втулки из капролоктана графитонаполненного, работает на сухую.
Гидравлический тормоз задних колёс из нержавеющей стали.
Такая изогнутая форма рукоятки ручника позволяет переставлять сидения ближе к рулю на 120 мм. если делать вертикально и прямой, до него просто не достанет рука)
Такая изогнутая форма рукоятки ручника позволяет переставлять сидения ближе к рулю на 120 мм. если делать вертикально и прямой, до него просто не достанет рука)
Замки капота, крышки двигателя и колпака — титан, дюраль, нержавейка
Такой мелочи продаётся на АлиЭкспресс полно, но я мог сам сделать их и из более благородных металлов)
Такой мелочи продаётся на АлиЭкспресс полно, но я мог сам сделать их и из более благородных металлов)

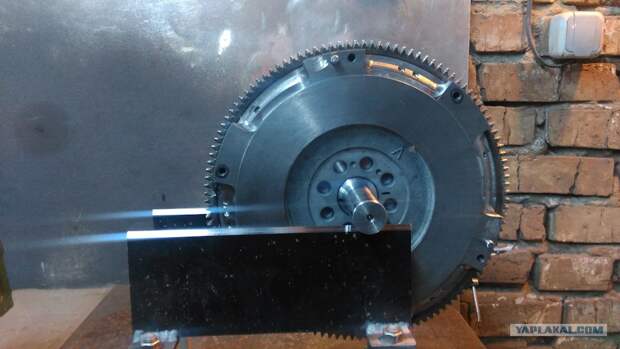

Издевался над маховиком GE, пересверлил под корзину GTE Aisin 130 и облегчил до 5,2 кг. на фото балансировочные ножи и оправка.
Здесь особо не пинайте, просто хотел потренироваться в токарно-фрезерных работах и уж очень хотелось отбалансировать на ножах)
Здесь особо не пинайте, просто хотел потренироваться в токарно-фрезерных работах и уж очень хотелось отбалансировать на ножах)
Макет фар выточил из капролоктана
С головной оптикой не зря заморочился, у оригинала отвратительный свет, простите британцы но это правда.
С головной оптикой не зря заморочился, у оригинала отвратительный свет, простите британцы но это правда.
В процессе изготовления кронштейны подфарников
Поворотники-габариты решил скопировать, очень понравились.
Долго искал бесцветные стёкла такой формы, нашёл от мотоцикла вроде Иж Юпитер…
Поворотники-габариты решил скопировать, очень понравились.
Долго искал бесцветные стёкла такой формы, нашёл от мотоцикла вроде Иж Юпитер…
Самодельный впуск из нержавеющей трубы Ф 76 мм
Двигатель сильно зажат в раме, приходилось варить впуск и выпуск по индивидуальной программе)
Двигатель сильно зажат в раме, приходилось варить впуск и выпуск по индивидуальной программе)
Бензобак на 40 л. варил аргонщик, потом благодарил за интересную работу)
Из листа алюминия 3 мм, что валялся под ногами на работе, вырезал заготовки по заранее спроектированному макету-шаблону и отвёз знакомому аргонщику. В готовый бак погрузил насос Walbro 255.
Из листа алюминия 3 мм, что валялся под ногами на работе, вырезал заготовки по заранее спроектированному макету-шаблону и отвёз знакомому аргонщику. В готовый бак погрузил насос Walbro 255.
Панель переключателей в процессе изготовления
Для этой панели использовал переключатели какие были в продаже
Для этой панели использовал переключатели какие были в продаже
Панель приборов в стадии завершения
Для изготовления панели приборов заказывал датчики Depo в Тайвани, разбирал их и устанавливал под общую маску собственной разработки.
Для изготовления панели приборов заказывал датчики Depo в Тайвани, разбирал их и устанавливал под общую маску собственной разработки.
Из чего состоит быстросъёмная муфта руля
Такие конструкции с удовольствием делал на работе)
Такие конструкции с удовольствием делал на работе)
Первый выезд из гаража-мастерской, ещё нет сидений
В первый раз решил не выезжать на асфальт без сидений и ремней безопасности, прокатился вдоль гаражей.
В первый раз решил не выезжать на асфальт без сидений и ремней безопасности, прокатился вдоль гаражей.
Макет для изготовления сидений
Сидения, они как проект в проекте, пожалуй самая сложная и трудоёмкая деталь в этом автомобиле.
Сидения, они как проект в проекте, пожалуй самая сложная и трудоёмкая деталь в этом автомобиле.
Мой дед и спонсор проекта, вращает рукоятку придуманного мной тягово-сцепного устройства
Как-то он передал мне конверт с деньгами и сказал купить гараж на все, но я то сразу понял не бывать этому)))
Как-то он передал мне конверт с деньгами и сказал купить гараж на все, но я то сразу понял не бывать этому)))
Устройство жёсткой сцепки в действии
Морда автомобиля лёгкая, нагрузка на шаре 150 кг.
Морда автомобиля лёгкая, нагрузка на шаре 150 кг.
Видос на десерт — наслаждайтесь!
Мужики! Вставайте с диванов и пробуйте делать, у вас обязательно получится!
Мужики! Вставайте с диванов и пробуйте делать, у вас обязательно получится!
