Хотите взглянуть, как работает заправочный пистолет?

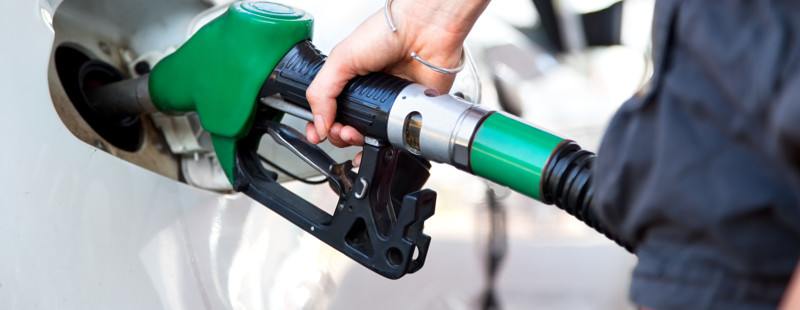

Каждому автомобилисту знаком звук характерного щелчка внутри заправочного пистолета.
Как же простое на вид устройство чувствует момент, когда бак заполняется под завязку, и прекращает подачу топлива.

 Откуда поступает сигнал, который освобождает нас от необходимости следить за процессом заправки и предотвращает возможные более чем неприятные последствия?
Как заправочный пистолет понимает, что бак полон?

Электроника здесь ни причем, механизм надежен по другой причине.

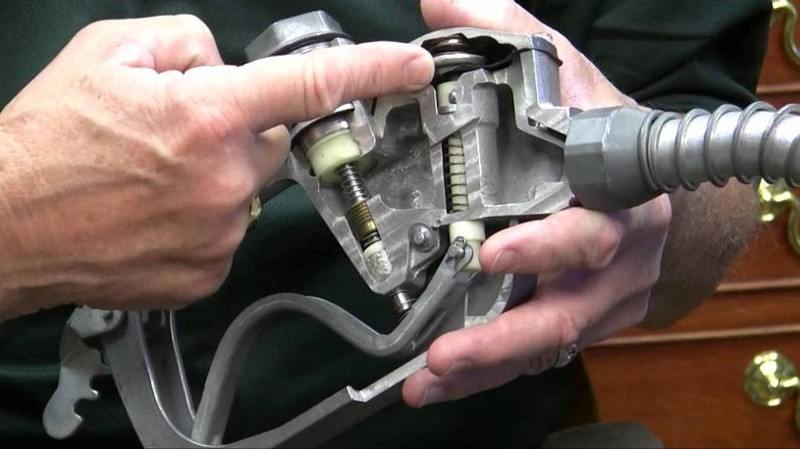

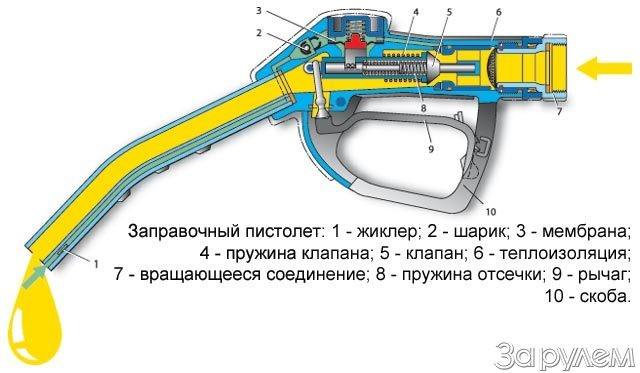

Основной  клапан (который открывается нажатием на рычаг) имеет и  дополнительный клапан с мембраной. С носика пистолета к этому клапану идет очень тонкий т.н. вакуумный или сигнальный канал.
Мембрана "взводится" в момент нажатия на рычаг - и находится в этом "взведенном" состоянии, пока через вакуумный канал проходит поток воздуха.
Канал заканчивается внутри пистолета, в районе основного клапана, - и поток бензина, проходя мимо этого отверстия на большой скорости, создает в канале разрежение. Это разрежение заставляет отверстие на носике пистолета засасывать воздух из топливного бака.
Как заправочный пистолет понимает, что бак полон?

Как только носик пистолета погружается в жидкость - воздуху уже неоткуда взяться. Разрежение станет гораздо сильнее, под его воздействием мембрана переключится в противоположное положение и разблокирует пружину основного клапана. Резко закрываясь, клапан издает тот самый знакомый щелчок.

На случай если пистолет выпадет из бака, существует отсек с небольшим шариком внутри. Шарик перекроет вакуумный канал, спровоцировав резкое усиление разрежения - и запустит тот же  процесс, который описан выше.
Как заправочный пистолет понимает, что бак полон?
